锂电池行业漏液检测中PID技术应用

05 07月 2022

2022-07-05 17:41

针对锂电池行业电池小型化的特点和电解液漏液浓度低而不易检测等技术挑战，将PID（Photo-Ionization Detector光离子化检测器）技术应用于锂电池VOC气体快速检测，为用户提供了有效的锂电池漏液检测产品。目前PID技术在锂电池漏液检测方面已经得到了业内的一致认可和大规模推广。

PID技术使用特殊能量的真空紫外灯来产生高能紫外光，其采用的光波段在200nm左右，这个波段为紫外光，大部分有机化合物会在紫外光的照射下发生电离。

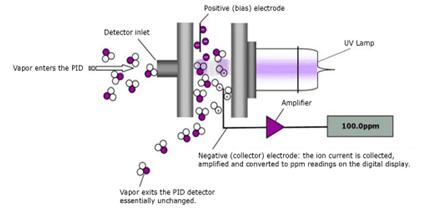

借助紫外光的特性，有机气体分子在电离室受到紫外光激发，激发后的有机气体分子被电离成带正负电荷的粒子，在极化极板的电场作用下，带电荷的粒子向极板撞击，形成可被检测到微弱电流。这些粒子运动产生的微电流信号被放大器放大后，经电路放大和数据处理，可在显示器上显示出浓度等参数值。

锂电池漏液检测

泄漏物质检测，电池一旦发生漏夜，其内部的电解液会流到电池外，如果能够敏感的检测到电解液，就可以判断电池是否发生漏液，将PID（Photo-Ionization Detector光离子化检测器）技术应用于锂电池VOC气体快速检测，利用一组光离子化传感器PID （ photo ionization detector ）对有机挥发组分进行检测，用于微量VOC挥发检测，工作过程及原理是：通过内置的空气泵将待检测环境的气体吸人光离子化器中进行电离，电离有机气体，并收集电离电压，转化成数字显示出来，数值的大小反应环境中的有机气体的摩尔含量，一般单位为PPb、PPm。

PID光离子化检测器

NO．	检测气体	传感器型号	量程	分辨率	技术原理
1	VOCS	PID-AH5	3ppb-40ppm	0．001PPM	PID
2	VOCS	PID-AR5	10ppb-200ppm	0．001PPM	PID
3	VOCS	PID-AY5	1．5ppb-20ppm	0．001PPM	PID
4	VOCS	PID-A15	100ppb-4000ppm	0．001PPM	PID
5	VOCS	PID-AH	1ppb-50ppm	0．001PPM	PID
6	VOCS	PID-A1	50ppb-6000ppm	0．001PPM	PID
