DL/T 1816-2018 电化学储能电站标识系统编码导则

DL/T 1816-2018电化学储能电站标识系统编码导则

李勇琦

南方电网调峰调频发电有限公司

《电化学储能电站标识系统编码导则》自实施以来，受到了行业内的广泛关注，对标准的理解存在着差异，本文从标准的编制背景、编制原则、编制参考依据等出发，对标准的具体内容进行详细解读阐述，使相关人员更深刻准确地理解标准的意义，更能在实际工作中用好该标准，为电化学储能电站标识编码工作提供指引。

1.编制背景

储能系统在电力系统中可以起到提高发电设备的利用效率、改善电能质量并提高可再生能源的利用率以及消峰填谷等作用。近年来，随着新一代能源革命的到来，可再生能源在电力能源供给中的比重越来越大，目前间歇性电源规模不断增加与灵活性资源不足的矛盾，已经成为制约我国电力系统转型向更深层次迈进的主要矛盾。因此发展储能系统是新一代智能电网建设的是必然趋势。电化学储能站因其能量密度高、占地面积小、效率高、建设周期短、便于分散布置、站址适应性强等优点将得到快速发展，同时受益于电化学储能受益于电池技术进步和成本下降，电化学储能正在成为越来越重要的储能方式。电化学储能电站的标识编码是一种以储能的系统、设备、部件及建（构）筑物为编码对象、依据其功能特性来进行分类编码的编码体系，该体系通过制定编码规则来为能站的系统、设备、部件和建（构）筑物赋予唯一的代码记号。通过标识编码的应用可以使形成一个贯穿电化学储能站生命周期（规划设计、施工、安装、调试、运行、维护）的编码，使电厂设备、部件和建（构）筑物的资产及信息从设计开始一直到运行维护都能够处于最佳配置，为电厂的数字化奠定基础。

根据《国家能源局关于下达2013年第二批能源领域行业标准制（修）订计划》（国能科技[2013]526号）的要求，由中国南方电网有限责任公司调峰调频发电公司、广州健新科技股份有限公司、中国电力科学研究院等单位共同开展了《电化学储能电站标识系统编码导则》的编制工作。历经多次调研和讨论，于2018年4月3日发布了行业标准DL/T 1816-2018《电化学储能电站标识系统编码导则》，并于2018年7月1日开始正式实施。

2.编制原则

标准编制的主要原则是遵守现有的相关法律、条例、标准和导则的基础上，统筹考虑电化学储能电站标识系统编码在工程设计、施工和和运行维护中的实际需求，兼顾以铅酸电池、锂离子电池、液流电池、钠硫电池等不同电化学储能电池载体的储能电站系统结构差异对编码的影响，确保标准在采用不同储能型式的工程中的一致性和可靠性，同时，尽量使标准内容和条文便于理解、引用和实施。标准编制过程中，查阅了大量的国内外相关标准资料，借鉴了火力发电厂、水电站、抽水蓄能电站等电厂标识编码技术要求，制定出了适合电化学储能行业的标识编码导则，提出了规定了电化学储能电站标识系统编码的基本要求、工艺相关标识、安装点标识、位置标识以及标注要求。通过本标准的制订和执行，可以规范国内电化学储能电站在工程设计、施工和运行维护中的编码活动。

3.编制依据

标准编制过程中，重点参考了国内其他发电型式标识编码的相关标准，如GB/T 50549 《电厂标识系统编码标准》、GB/T35691 《光伏发电站标识系统编码导则》、GB/T 32707《水电厂标识系统编码导则》等相关标准，同时结合多个电化学储能电站编码标识工程的研究成果，并最大范围内征求了行业内设计单位、设备厂商、储能运营单位、电网公司、发电公司等专业人士的意见和建议，反复推敲，力求通俗易懂，尽量使标准内容和条文便于理解、引用和实施。

4.内容解读

4.1前言

标准的前言主要规定了标准所依据的起草规则、提出和归口信息、起草单位和起草人。该标准主要依据GB/T 1.1-2009的要求进行编制，标准的结构框架、格式、表述均符合GB/T 1.1的要求。标准的归口单位为全国电力储能标准化技术委员会，标准解释单位也为全国电力储能标准化技术委员会。

4.2范围

标准规定了电化学储能电站标识系统编码的基本要求、工艺相关标识、安装点标识、位置标识以及标注要求，适用于以铅酸电池、锂离子电池、液流电池、钠硫电池等电化学储能电池为载体的电化学储能电站的工程设计、施工和运行维护。

4.3术语定义

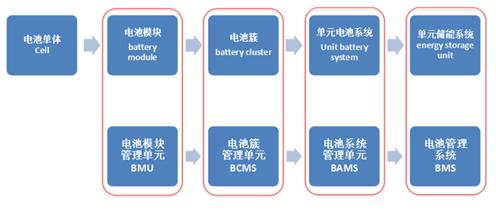

本部分主要按照以铅酸电池、锂离子电池、液流电池等电化学储能电池的结构方式给出了术语定义，从储能系统的构成上从小到大包括电池单体、电池模块、电池簇、单元电池系统、单元储能系统，与之对应的管理系统分别是电池模块管理单元、电池簇管理单元、电池系统管理单元、电池管理系统。标准中后续对储能系统的标识编码也是按上述层级展开的。

4.4基本规定

标准主要给出了电化学储能电站编码标识的范围要求、标识类别、和其他一些原则性的规定，包括建议的标识深度、标注要求和工程不同阶段的实施要求。

4.5工艺相关标识

第5章规定了电化学储能电站标识系统的工艺相关标识的整体结构和各部分的取值要求。总体来说，工艺相关标识使用的是基于分类和索引的编码方式，因此使用的方法就是按照对应的编码位查询索引表，获取对应的分类码，在按规定定义编号码的过程。

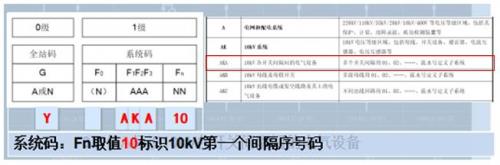

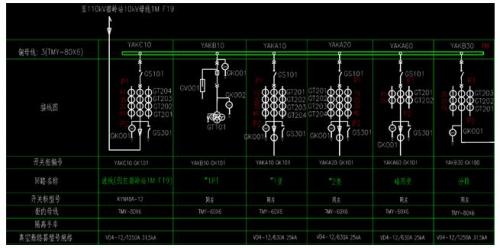

例如：针对深圳宝清电池储能站中《10kV进线接线图》编码过程0级（全厂码）和1级（系统码）取值方式如下：

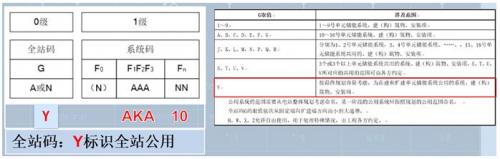

a)该部分设备均为全站公用，因此根据标准5.4条规定的取值规则，全站码取Y；

b)系统码段，为了节约编码长度，宝清电站在编码时约定F0位省略;

c)根据标准5.5.2条规定，从索引表A中选取F1F2F3位取值，方法如下：

d)根据标准5.5.3条规定，以及宝清电站工程约定，fn位按十位递进规则，取10位第一个开关间隔，序号码段为10。

按以上方法可以继续完成图中所示设备、部件级的编码。

4.6安装点标识和位置标识

标准第6章和第7章分别规定了电化学储能电站标识系统的安装点标识和工艺标识的整体结构和各部分的取值要求。

4.7标注规定

标准第8章对编码标识在电化学储能电站的不同应用场景下的标注工作提出建议性指导。

4.8附录

附录E规定了电化学储能电站常用的系统级主要设备的标识编码要求。在送审稿中，本作为资料性附录提供使用者参考。但在标准审查会议中，与会专家讨论认为，此附录为本标准的重要补充内容，可有效指导用户对编码标准的理解和使用，因此宜作为规范性附录，对电化学储能电站常用的系统级主要设备的标识编码提出具体的要求和指引，提高标准实施的可操作性。

5.结语

综上所述，本文从编制背景、编制原则、编制依据和标准内容等方面对标准DL/T 1816-2018《电化学储能电站标识系统编码导则》进行了全面解读。DL/T 1816-2018《电化学储能电站标识系统编码导则》与GB/T 50549 《电厂标识系统编码标准》存在着很大的关联关系。GB/T 50549-2010是国内以KKS技术体系的基础标准，两个标准结合起来阅读和使用可以帮助使用者更加迅速准确的理解本标准的内容。通过本标准的应用，希望能够进一步规范电化学储能电站在工程设计、施工和运行维护中的编码活动，助力电化学储能行业的数字化转型。
