2021-10-19 13:05
近日，骥翀氢能全资子公司常州翊迈在金属双极板涂层技术上再获突破，在第四代涂层完全解决金属板防腐、导电、低成本这一行业瓶颈的基础上，通过工艺与装备升级，高电位耐蚀性提升10倍。
目前，常用的燃料电池金属板涂层包括碳基、贵金属等。碳的导电性良好，成本低廉，但碳材料在外电位下不可避免的存在腐蚀现象，且腐蚀电流随着外电位升高而加剧，并在外电位超过0.8V以后明显加剧。燃料电池在启停、加减载及低温运行过程中，局部极易出现1.0-1.4V高电位（开路、反极等情况），因此碳基涂层很难保证金属板电堆的寿命。而金等贵金属虽然兼具耐蚀导电特性，但成本难以降低，并不适合产业化批量应用。
此前，常州翊迈已基于第三代自主设备开发出第四代涂层，较第三代碳基涂层，在高电位下（1.6Vvs.SHE）的腐蚀电流由200μA/cm2降低到50μA/cm2。本次基于第四代自主连续化生产装备，结合工艺升级，腐蚀电流进一步降低到5μA/cm2。

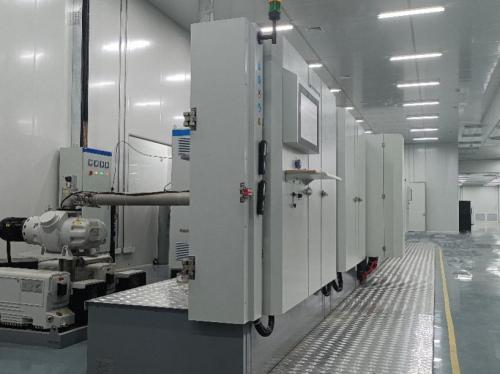

图1江苏骥翀金属极板涂层产线

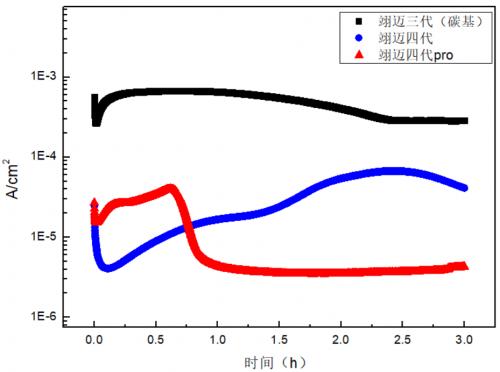

图2 1.6Vvs.SHE（pH=3 H2SO4+0.1 ppmHF 80℃）
该技术的成功投入应用，将进一步提升骥翀电堆的寿命，大幅降低单位时间周期内的电堆成本。
扫一扫关注微信
